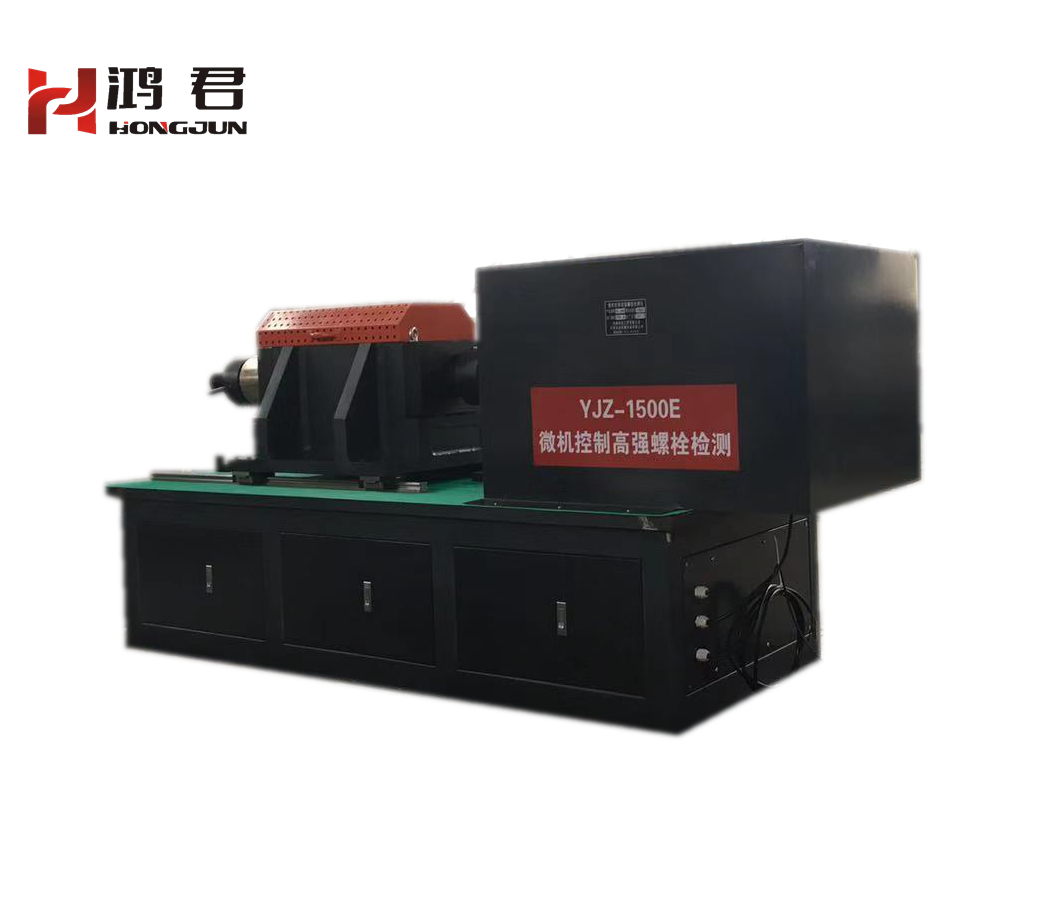

YJZ-1500E型微机控制高强螺栓检测仪技术协议书

一、主要用途和技术参数

1.1主要用途：该检测仪参照NB/T31082-2016《风电机组塔架用高强度螺栓连接副》、GB/T3098.1-2010《紧固件机械性能螺栓、螺钉和螺柱》、GB50205-2001《钢结构工程施工质量验收规范》等有关要求设计制造，可对大六角头高强螺栓连接副(M33—M56)的轴力、扭矩、扭矩系数、进行检测，显示并打印。当轴力达到标准规定的值后，检测仪发出蜂鸣声并记录检测数据峰值，设备停留1秒钟后自动反转松开试样，同时检测仪根据检测的轴力和扭矩自动计算出扭矩系数并且自动显示出来；当一组试验做完后检测仪自动计算N个试件的平均轴力、平均扭矩、平均扭矩系数、标准偏差和变异系数等；增配特制工装夹具后也可以对M20以上的高强螺栓进行检测。

1.2技术参数：

1、电压： 控制系统220V AC；电机AC 380V

2、电机功率：3KW

3、输出转速：0.8r/min

4、轴力检测范围：150-1500kN

5、扭矩检测范围：500-20000Nm

6、螺栓规格：M33-M56（可以增配M16-30试验附具）

7、螺栓长度：65m---450m

8、试验精度：轴力±1.0% 扭矩±1.0%

9、外形尺寸（长*宽*高）：主机3200*890*1200 ，控制柜600*600*1200

10、重量:3000kg
